Контроль при устройстве свайных фундаментов


Контроль в строительстве

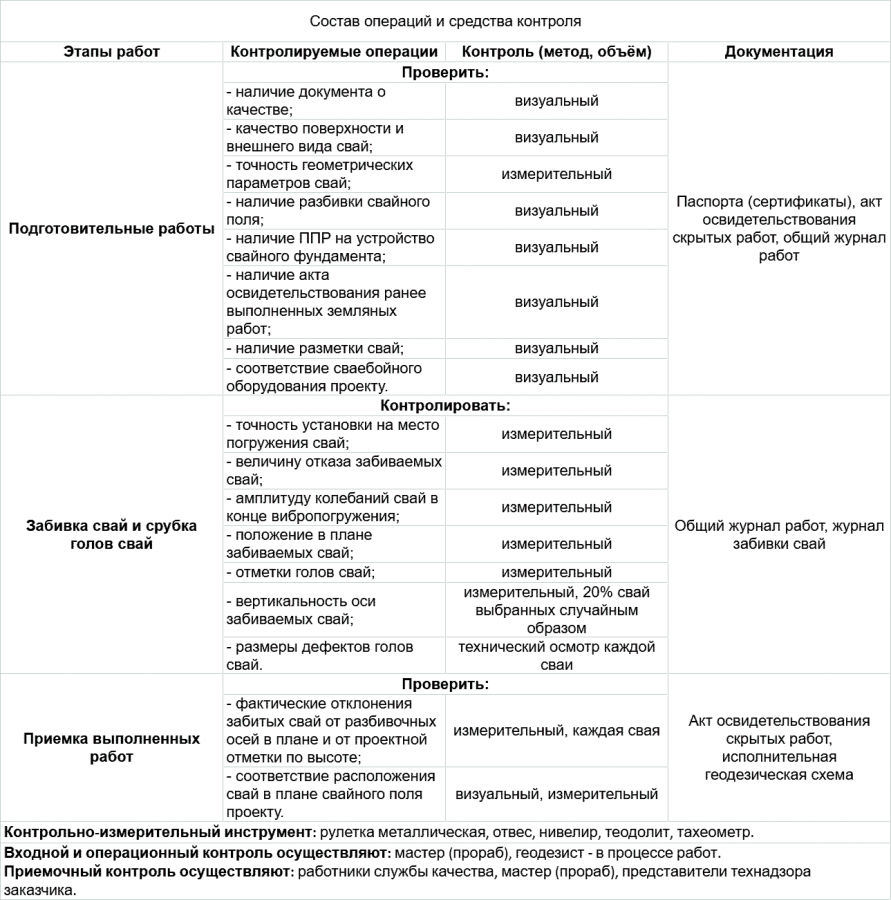

Состав операций и средства контроля

Этапы работ Контролируемые операции Контроль
(метод, объем)
Документация
Подготов.-ные работы Проверить: Паспорта (сертификаты), акт освидетельствования скрытых работ, общий журнал работ
- наличие документа о качестве; Визуальный
- качество поверхности и внешнего вида свай, точность их геометрических параметров; Визуальный,
измерительный
- наличие разбивки свайного поля; Визуальный
- наличие ППР на устройство свайного фундамента; То же
- наличие акта освидетельствования ранее выполненных земляных работ; То же
- наличие разметки свай; То же
- соответствие сваебойного оборудования проекту. То же
Забивка свай и срубка голов свай Контролировать: Общий журнал работ, журнал забивки свай
- точность установки на место погружения свай; Измерительный
- величину отказа забиваемых свай; То же
- амплитуду колебаний свай в конце вибропогружения; То же
- положение в плане забиваемых свай; То же
- отметки голов свай; То же
- вертикальность оси забиваемых свай; То же, 20 % свай, выбранных случайным образом
- размеры дефектов голов свай. Технический
осмотр, каждая
свая
Приемка выполненных работ Проверить: Акт освидетельствования скрытых работ, исполнительная геодезическая схема
- фактические отклонения забитых свай от разбивочных осей в плане и от проектной отметки по высоте; Измерительный,
каждая свая
- соответствие расположения свай в плане свайного поля проекту. Визуальный,
измерительный
Контрольно-измерительный инструмент: рулетка металлическая, отвес, нивелир, теодолит, тахеометр.
Входной и операционный контроль осуществляют: мастер (прораб), геодезист - в процессе работ.
Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители технадзора заказчика.

Технические требования и предельные отклонения

СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты.", п. 11.6, табл. 18 (выдержки из таблицы)

или

СП 45.13330.2012 "Земляные сооружения, основания и фундаменты.", п. 12.7.5, табл. 12.1 (выдержки из таблицы)

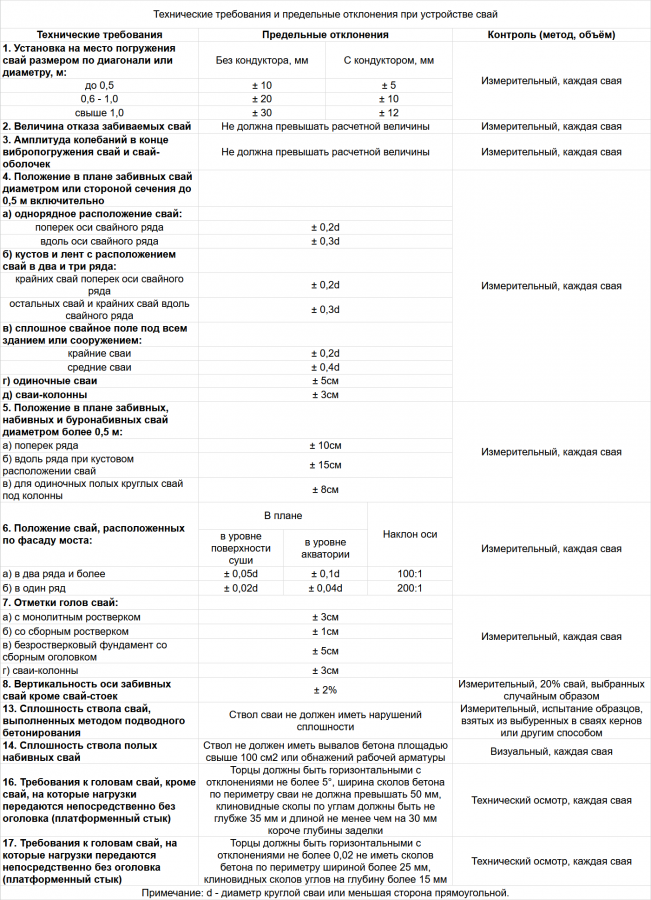

Технические требования Предельные отклонения Контроль (метод и объем)
1. Установка на место погружения свай размером по диагонали или диаметру, м: Без кондуктора, мм С кондуктором, мм Измерительный, каждая свая
до 0,5 ± 10 ± 5
0,6 - 1,0 ± 20 ± 10
свыше 1,0 ± 30 ± 12
2. Величина отказа забиваемых свай Не должна превышать расчетной величины То же
3. Амплитуда колебаний в конце вибропогружения свай и свай-оболочек То же То же
4. Положение в плане забивных свай диаметром или стороной сечения до 0,5 м включительно:   То же

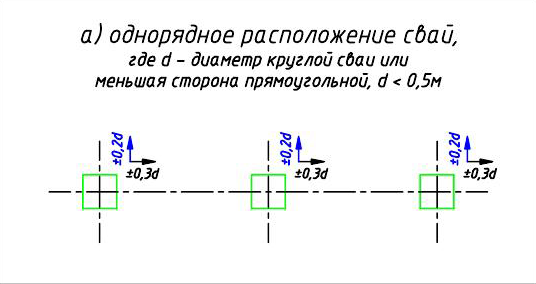

а) однорядное расположение свай:
поперек оси свайного ряда ± 0,2 d
вдоль оси свайного ряда ± 0,3 d

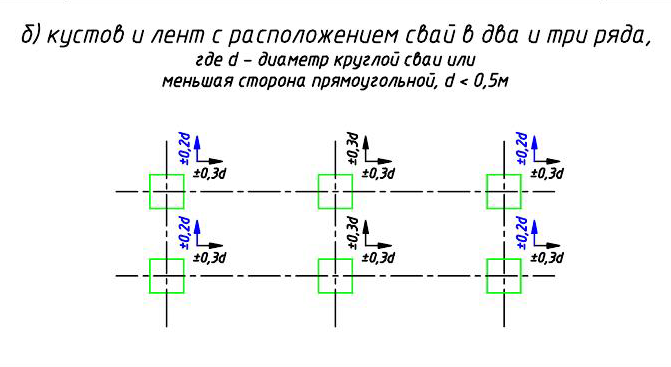

б) кустов и лент с расположением свай в два и три ряда:
крайних свай поперек оси свайного ряда ± 0,2 d
остальных свай и крайних свай вдоль свайного ряда ± 0,3 d

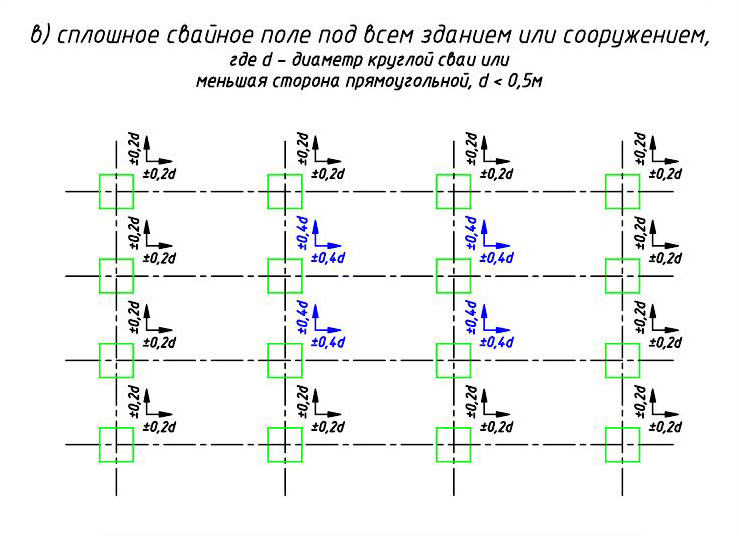

в) сплошное свайное поле под все зданием или сооружением:
крайние сваи ± 0,2 d
средние сваи ± 0,4 d
г) одиночные сваи ± 5 см

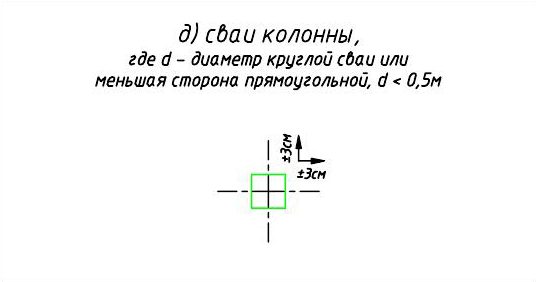

д) сваи-колонны ± 3 см
5. Положение в плане забивных, набивных и буронабивных свай диаметром более 0,5 м:   То же
а) поперек ряда ± 10 см

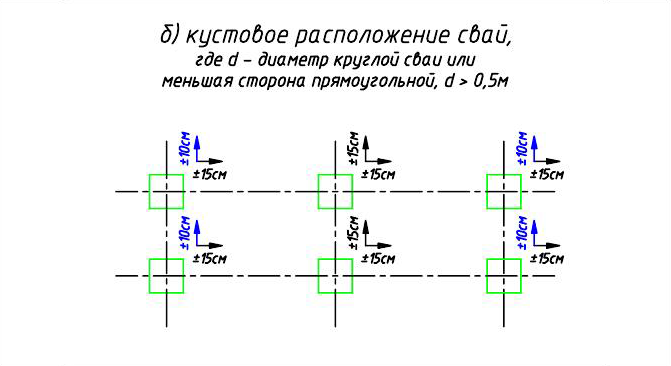

б) вдоль ряда при кустовом расположении свай ± 15 см

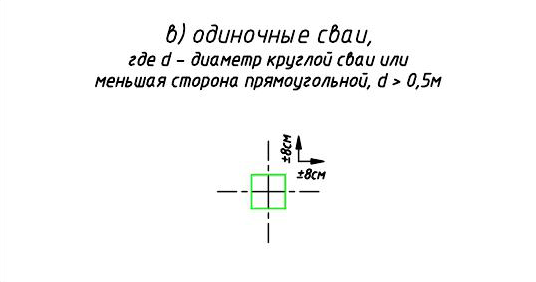

в) для одиночных полых круглых свай под колонны ± 8 см
6. Положение свай, расположенных по фасаду моста: В плане Наклон оси То же
в уровне
пов-ти
суши
в уровне
аква-
тории
а) в два ряда и более ± 0,05 d ± 0,1 d 100:1
б) в один ряд ± 0,02 d ± 0,04 d 200:1
7. Отметки голов свай:   То же
а) с монолитным ростверком ± 3 см
б) со сборным ростверком ± 1 см
в) безростверковый фундамент со сборным оголовком ± 5 см
г) сваи-колонны – 3 см (± 3 см в СП)

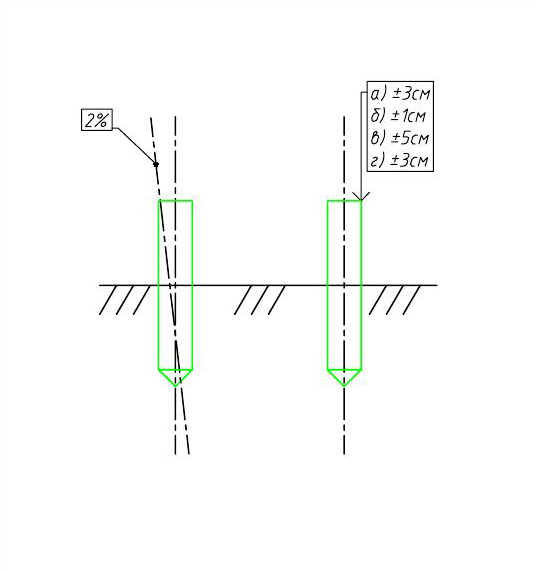

8. Вертикальность оси забивных свай кроме свай-стоек ± 2 % Измерительный, 20 % свай, выбранных
случайным образом
13. Сплошность ствола свай, выполненных методом подводного бетонирования Ствол сваи не должен иметь нарушений сплошности Измерительный, испытание образцов, взятых из выбуренных в сваях кернов или другим способом
14. Сплошность ствола полых набивных свай Ствол не должен иметь вывалов бетона площадью свыше 100 см2 или обнажений рабочей арматуры Визуальный, каждая свая
16. Требования к головам свай, кроме свай, на которые нагрузки передаются непосредственно без оголовка (платформенный стык) Торцы должны быть горизонтальными с отклонениями не более 5°, ширина сколов бетона по периметру сваи не должна превышать 50 мм, клиновидные сколы по углам должны быть не глубже 35 мм и длиной не менее чем на 30 мм короче глубины заделки Технический осмотр, каждая свая
17. Требования к головам свай, на которые нагрузки передаются непосредственно без оголовка (платформенный стык) Торцы должны быть горизонтальными с отклонениями не более 0,02, не иметь сколов бетона по периметру шириной более 25 мм, клиновидных сколов углов на глубину более 15 мм То же
Примечание: d - диаметр круглой сваи или меньшая сторона прямоугольной.

He допускается!

- погружать сваи с трещинами более 0,3 мм.

Требования к качеству применяемых конструкций

ГОСТ 19804-91 "Сваи железобетонные. Технические условия." , п. 1.3.11, табл. 3

или

ГОСТ 19804-2012 "Сваи железобетонные заводского изготовления." , п. 6.13, табл. 3

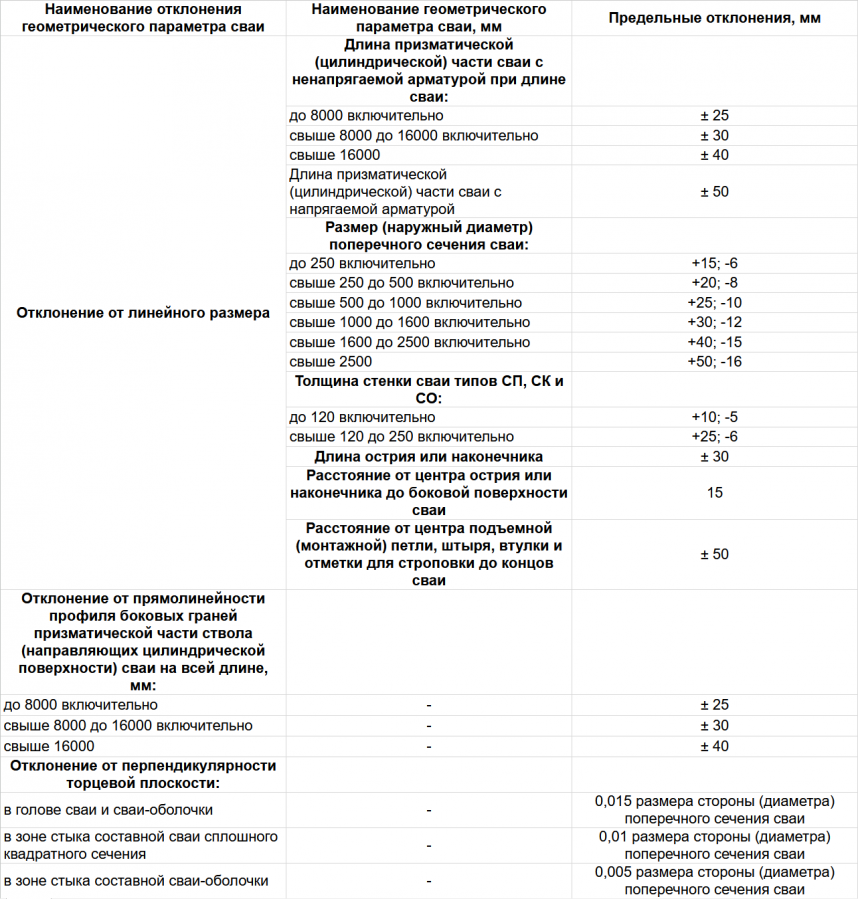

Наименование отклонения геометрического параметра сваи Наименование геометрического параметра сваи, мм Предельные отклонения, мм
Отклонение от линейного размера Длина призматической (цилиндрической) части сваи с ненапрягаемой арматурой при длине сваи:
до 8000 включ. ±25
св. 8000 до 16000 включ. ±30
св. 16000 ±40
То же, свай с напрягаемой арматурой ±50
Размер (наружный диаметр) поперечного сечения сваи:
до 250 включ. +15;-6
св. 250 до 500 включ. +20;-8
св.  500 до 1000 включ. +25; -10
св.  1000 до 1600 включ. +30; -12
св.  1600 до 2500 включ. +40; -15
св.  2500 +50; -16
Толщина стенки сваи типов СП, СК и СО:
до 120 включ. +10;-5
св. 120 до 250 включ. +25;-6
Длина острия или наконечника ±30
Расстояние от центра острия или наконечника до боковой поверхности сваи 15
Расстояние от центра подъемной (монтажной) петли, штыря, втулки и отметки для строповки до концов сваи ±50 (50 в новом ГОСТе)
Отклонение от прямолинейности профиля боковых граней призматической части ствола (направляющих цилиндрической поверхности) сваи на всей длине, мм:
до 8000 включ. - ±25
св. 8000 до 16000 включ. - ±30
св. 16000 - ±40
Отклонение от перпендикулярности торцевой плоскости:
в голове сваи и сваи-оболочки - 0,015 размера стороны (диаметра) поперечного сечения сваи
в зоне стыка составной сваи сплошного квадратного сечения - 0,01 размера стороны (диаметра) поперечного сечения сваи
в зоне стыка составной сваи-оболочки - 0,005 размера стороны (диаметра) поперечного сечения сваи

На поверхности свай не допускаются:

  • раковины диаметром 15 (20 новый ГОСТ) мм и глубиной 5 (10 новый ГОСТ) мм;
  • наплывы бетона высотой более 5 мм;
  • местные околы бетона на углах свай глубиной более 10 (20 новый ГОСТ) мм и общей длиной более 50 (100 новый ГОСТ) мм на 1 м свай;
  • околы бетона и раковины в торце сваи;
  • трещины, за исключением усадочных, шириной более 0,1 мм.

Маркировка

На боковой поверхности сваи на расстоянии 50 см от торца или на торце должны быть нанесены несмываемой краской:

  • товарный знак предприятия-изготовителя;
  • марка сваи;
  • дата изготовления сваи;
  • штамп ОТК;
  • масса сваи.

Каждая партия свай должна сопровождаться установленной формы документом о качестве.

Сваи должны храниться рассортированными по маркам в штабелях высотой не более 2,5 м, горизонтальными рядами, остриями в одну сторону. Между горизонтальными рядами свай должны быть уложены деревянные прокладки, расположенные рядом с подъемными петлями или, в случае отсутствия петель, в местах, предусмотренных для захвата свай при их транспортировании. Прокладки должны быть расположены по вертикали одна над другой, толщина прокладок должна быть на 20 мм больше высоты петель.

Указания по производству работ

СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты.", пп. 11.5, 11.10

Величина отказа забиваемых свай или амплитуда колебаний в конце вибропогружения свай не должна превышать расчетную величину. Отказ свай в конце забивки следует измерять с точностью до 0,1 см.

Сваи длиной до 10 м, недопогруженные более чем на 15 % проектной глубины, и сваи большей длины, недопогруженные более чем на 10 % проектной глубины, но давшие отказ равный или менее расчетного, должны быть подвергнуты обследованию для выяснения причин, затрудняющих погружение, на основании которого должно быть принято решение о возможности использования имеющихся свай или погружения дополнительных.

При поломке свай и в случае вынужденного погружения ниже проектной отметки следует по согласованию с проектной организацией нарастить их монолитным железобетоном.
